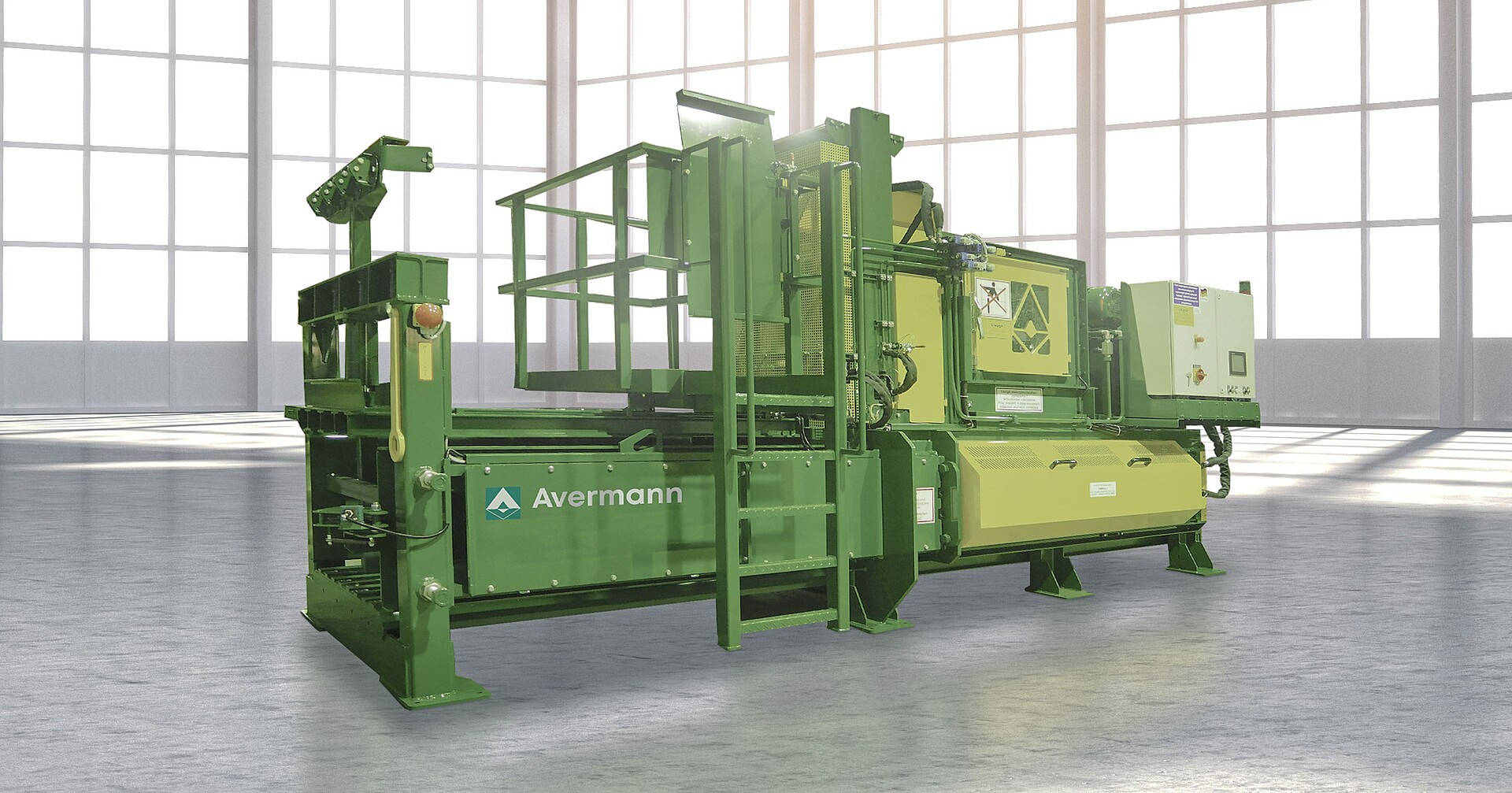

Kanalballenpresse TYP AVOS 1211

Höchstleistung für Platzsparer

Hohe Schlagkraft auf kleinstem Raum? Mit der Kanalballenpresse Typ AVOS 1211 gelingt die Quadratur des Kreises! Die sehr kompakte Bauform der Presse ermöglicht die problemlose Positionierung in Arbeitsumgebungen, die wenig Stellplatz bieten. Die Presse vereint zudem moderne Technologie mit einer äußerst robusten Bauweise. So profitieren Sie über eine sehr lange Lebensdauer von hohen Durchsatz- und Leistungspotenzialen. Die AVOS 1211 überzeugt durch einfaches und sicheres Handling – mit vollautomatisiertem Betrieb und der bewährten 4-fach-Vertikalabbindung.

Download Produktdatenblatt

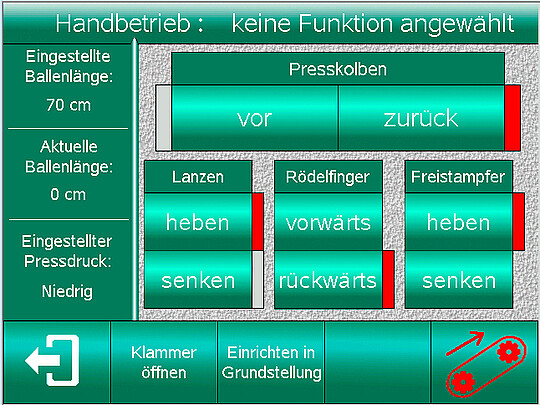

Touchscreen-Display mit vielen Funktionen

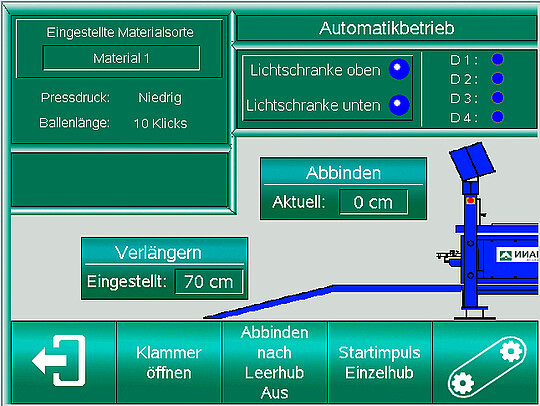

Touchscreen-Display mit vielen Funktionen

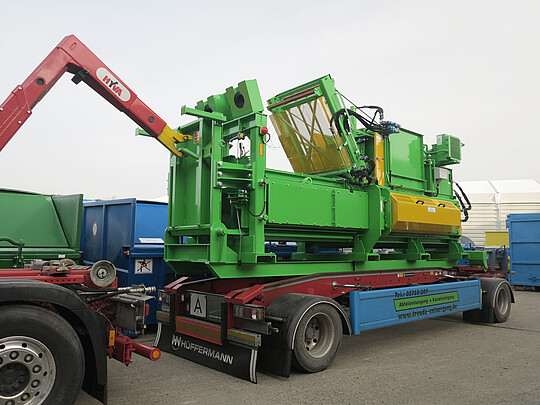

AVOS 1211 mit Hakenuntergestell

Die vollautomatische Kanalballenpresse AVOS 1211 eignet sich hervorragend zum Verdichten von Pappe, Papier, Kunststoffen und weiteren Recyclingmaterialien. Neuester Stand der Technik gemäß der 2013 veröffentlichten C-Norm für horizontale Kanalballenpressen (DIN EN 16252).

  • Langlebiger Maschinenrahmen in stabiler Schweißkonstruktion, vorgesehen zur Befestigung auf dem Hallenboden durch Verdübeln
  • Eil-/Kraftgangsteuerung sowie automatische Geschwindigkeitsanpassung, abhängig vom erforderlichen Pressdruck, für einen optimalen Materialdurchsatz
  • Schneidmesser am Presskolben und der Gegenplatte, gehärtet und angelassen, zum Abtrennen von überstehendem Material. Härtegrad der Messer: 56 + 4 HRC
  • Schneidkantenfreistampfer, vollautomatisch hydraulisch betätigt, beseitigt Materialstau zwischen den Schneidmessern. Kraft: 150 kN.
  • Pressstempelführung mit wartungsarmen Kunststoffführungen, hoch verschleißfest und unempfindlich gegen Verschmutzung. Ausgezeichnete Zugänglichkeit für ein einfaches Nachstellen der Führungen zur Minimierung der Schnittkräfte
  • Presskolbenkanal seitlich und Pressenboden aus S235JRG2C+C, 10 mm starkem Stahlblech, für eine lange Lebensdauer
  • Presskolben mit Einfüllschachtabdeckung zur kontinuierlichen Beschickung der Maschine
  • Dreiseitige Presskanalverstellung, die seitlichen Kanalwände können manuell verstellt werden, die Stellung der Druckplatte erfolgt automatisch in Abhängigkeit des Pressdruckes zur Erzielung maximaler Ballengewichte.
  • Drahtrollenlagerung zur Aufnahme von 8 Stück 40-kg-Drahtrollen
  • Automatische Drahtabbindung mit Drillfingern aus hoch verschleißfestem NAXTRA Material sowie  einer integrierten Drahtschneideeinheit  garantiert eine sichere Ballenverschnürung. Mögliche Drahtstärken (Durchmesser): 3,1 mm/3,4 mm (Standard 3,1 mm)
  • Elektrische Schaltanlage mit speicherprogrammierbarer Steuerung (SPS) Siemens Simatic S7 300 inkl. Schalt- und Bedienelementen.
  • Touchscreen Display 7,5“ TFT, 96 MB, Auflösung 640 x 480 Pixel (VGA), zur Bedienung der Maschine inkl. Darstellung der Betriebszustände und Erfassung von Leistungsdaten der Maschinen, Betrieb in einer Umgebungstemperatur von 0 bis 55°C
  • Potentialfreie Kontakte für NOT-AUS, Automatikbetrieb, Sammelstörung, Überfüllschutz, Materialzufuhr Förderband.
  • Einbindung von externem NOT-AUS in die Ballenpressensteuerung.
  • Elektrisch gesteuerte Ballenlängenmesseinrichtung.
  • Schaltschrankheizung.
  • Fotozellen im Pressenschacht zur Presshubsteuerung und als Überfüllschutz.
  • Leistungsgeregelter, energieeffizienter Pressstempelantrieb über Axialkolbenpumpe, Typ Rexroth A10, Betriebsdruck 250 bar, 100 cm³ pro Minute
  • Hydraulikölerstausstattung HLP46, Inhalt: 450 l, mit Sicherheitsniveauschalter, der im Falle eines zu geringen Ölniveaus die Maschine abschaltet
  • Integrierter Kühl- und Filterkreislauf für das Hydrauliköl, Ölfiltrierung mit 3-µm-Filter. Kühlleistung: ca. 28 kW mit 100 l/min
  • Hydraulikblock mit aufgeschraubten Ventilen, auf dem Hydraulikblock montiert, gut zugänglich für Wartungsarbeiten
  • Rexroth-Ventiltechnik für einen schonenden und energiesparenden Anlagenbetrieb
  • Einfülltrichter:
    Zum Anschluss eines Förderbandes, zur automatischen Beschickung
  • Ballenrutsche:
    1,2 m x 3,0 m, aus stabilem Stahlrohr gefertigt
  • Großfeldanzeige:
    Montiert oben an der Lanzeneinheit, zur Anzeige der Ballenlänge
  • Drahtende Überwachung (für Ober- und Unterdraht):
    Jeder Bindedraht wird über Näherungsschalter überwacht. Bei Erkennung „Drahtende“ erfolgt Pressenstopp und zusätzlich Bedienerruf
  • Bindedraht (8 x 40 kg):
    Weichgeglühter, geölter Bindedraht mit einem Durchmesser von 3,1 mm (DIN 177) zum Abbinden der Ballen. 1 Satz = 8 Rollen à 40 kg
  • Ölheizung:
    Separate Tankheizung, Heizleistung ca. 1 kW, empfohlen für Aufstellorte, an denen die Temperatur unter 6° C fallen kann
  • Drahtrollenlagerung:
    Zur automatischen Drahtabbindung, zur Aufnahme von 8 Stück 400-kg-Drahtrollen.
  • Bindedraht (8 x 400 kg):
    Weichgeglühter, geölter Bindedraht mit einem Durchmesser von 3,1 mm (DIN 177) zum Abbinden der Ballen. 1 Satz = 8 Rollen à 400 kg
  • Mechanische Handzange, inkl. Aluminiumklemmen:
    Zum Anklemmen neuer Drahtspulen. Die Verbindung erfolgt mit Aluminiumklemmen (1.000 Stück inklusive).
  • Großfeldanzeige:
    Montiert oben an der Lanzeneinheit, zur Anzeige der Ballenlänge
  • Fernzugriff:
    Über einen industriellen Router in Verbindung mit einer M2M SIM-Karte wird eine Schnittstelle zur Steuerung der Maschine geschaffen, so dass von extern mit z. B. Smartphone auf das Touchscreen-Display zugegriffen werden kann. Im Bedarfsfall können autorisierte Programmierer auch auf die SPS zugreifen. Für die Datenübertragung fallen zusätzliche Kosten an.
  • Profibus-Anbindung:
    Ausführung der elektrischen Schaltanlage mit profibusfähiger SPS inkl. DP/DP Koppler, zur Kommunikation von Geräten verschiedener Hersteller ohne besondere Schnittstellen-anpassungen
  • Wartungspodest:
    Inklusive NOT-AUS-Schalter zur Begehung des Einfüllschachtes bzw. des Trichters
  • Aufgabe- und Steigband:
    Zur Beschickung der Kanal-Ballenpresse, ausgeführt als Kettengurtförderer Typ KGF.
    Das Bandgerüst ist eine stabile, verwindungssteife Profilstahlschweißkonstruktion zur Befestigung durch Verdübeln.
    Das Transportband besteht aus den beidseitig angeordneten Antriebsförderketten nach DIN 8165, Querträgern und dem darauf ruhenden Fördergurt.
    Der Fördergurt wird als glatter Gummigurt mit doppelter Gewebeeinlage ausgeführt.
    Als Labyrinth-Abdichtung zu den Seitenblechen sind auf der Gurtoberseite auf der ganzen Länge T-Stollen aufvulkanisiert.
  • Grubenabdeckung für Kettengurtförderer:
    Im Bereich des waagerechten Aufgabebandes, umlaufend aus ausgesteiften Tränenblechen, in besonders stabiler Ausführung zum Befahren mit Flurförderern



    Alternativ:
  • Aufgabe- und Steigband:
    Zur Beschickung der Kanal-Ballenpresse, ausgeführt als Gleitgurtförderer.
    Das Bandgerüst ist eine stabile, verwindungssteife Profilstahlschweißkonstruktion zur Befestigung durch Verdübeln.
    Der Fördergurt wird als Gummigurt mit Gewebeeinlage und Mitnehmern ausgeführt.
  • Grubenabdeckung für Gleitgurtförderer:
    Im Bereich des waagerechten Aufgabebandes, umlaufend aus ausgesteiften Tränenblechen, in besonders stabiler Ausführung zum Befahren mit Flurförderern

Alle Angaben sind Ca.-Werte und der endgültigen, konstruktiven Festlegung vorbehalten.

  • Robust: Stabile, verwindungssteife Konstruktion

  • Vielseitig: Individuelle Ausstattungsmöglichkeiten

  • Sicher: Vertikale 4-fach-Abbindung

  • Platzsparend: Kompakte Bauweise

  • 400-kg-Drahtrollenlager
  • Zuführförderband zur kontinuierlichen, gleichmäßigen Befüllung
  • Großfeldanzeige zur Angabe der Ballenlänge
  • Weitere Optionen möglich

RAL 1003

colorScale

RAL 2000

colorScale

RAL 3001

colorScale

RAL 3020

colorScale

RAL 5005

colorScale

RAL 5007

colorScale

RAL 5010

colorScale

RAL 5015

colorScale

RAL 5017

colorScale

RAL 6002

colorScale

RAL 6018

colorScale

RAL 6024

colorScale

RAL 7016

colorScale

RAL 7032

colorScale

RAL 7038

colorScale

RAL 9002

colorScale

Andere RAL-Farbtöne auf Anfrage gegen Aufpreis möglich.

  • Ballenlänge: Einstellbar
  • Abbindung: 4-fach vertikal
  • Elektroanschluss: 3 x 400 V, N, PE/50 Hz

Taufe einer Kanalballenpresse Typ AVOS 1211

Um den Inhalt sehen zu können, müssen Sie dem Laden von externen Inhalten zustimmen. Mehr erfahren Externe Inhalte laden

Schneidsystem DOXXL DCM VR 800 inklusive Kanalballenpresse AVOS 1211

Komplettsystem zum Sammeln von Papierabfällen, inklusive Schneiden und Verpressen, im einzigartigen Anlagendesign. Die horizontale Kanalballenpresse AVOS 1211-15/50 verfügt über 50 t Presskraft bei Ballengewichten bis zu 500 kg.
