Kanalballenpresse TYP AVOS 141/181

Handling, Kraft und Flexibilität für expansives Pressgut

Die Kanalballenpressen Typ AVOS 141 und Typ AVOS 181 vereinen exzellentes Engineering und besondere Langlebigkeit. Unterschiedlichste Materialien werden absolut wunschgemäß und präzise verpresst. Für stark expansives Pressgut ist der Einfüllschacht mit einem zusätzlichen Verdichtungsraum erweiterbar. Die Beschickung der Presse erfolgt wahlweise von Hand oder kontinuierlich und gleichmäßig per Förderband. Die manuelle Abbindung durch vorgefertigte Schnellverschlussdrähte gewährleistet eine konstante Ballenlänge.

Download Produktdatenblatt

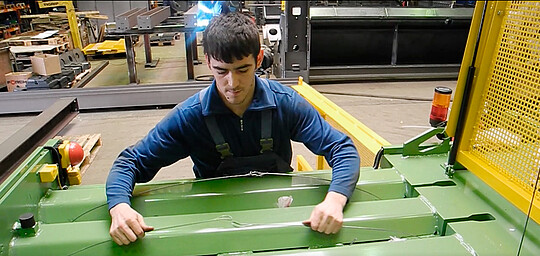

Manuelle Abbindung mit Schnellverschlussdrähten
AVOS 181 mit vergrößertem Verdichtungsraum

Die halbautomatische Kanalballenpresse AVOS 141 eignet sich hervorragend zum Verdichten von Pappe, Papier, Kunststoffen und weiteren Recyclingmaterialien. Neuester Stand der Technik gemäß der 2013 veröffentlichten C-Norm für horizontale Kanalballenpressen (DIN EN 16252).

  • Langlebiger Maschinenrahmen in stabiler Schweißkonstruktion, vorgesehen zur Befestigung auf dem Hallenboden durch Verdübeln
  • Eil-/Kraftgangsteuerung sowie automatische Geschwindigkeitsanpassung, abhängig vom erforderlichen Pressdruck zur Erhöhung des Materialdurchsatzes
  • Schneidmesser am Presskolben und der Gegenplatte, gehärtet und angelassen, zum Abtrennen von überstehendem Material. Härtegrad der Messer: 56 + 4 HRC
  • Pressstempelführung mit wartungsarmen Kunststoffführungen, hoch verschleißfest und unempfindlich gegen Verschmutzung. Ausgezeichnete Zugänglichkeit für ein einfaches Nachstellen der Führungen, zur Minimierung der Schnittkräfte
  • Presskolbenkanal seitlich aus 15 mm starkem Stahlblech S235JRG2C+C, für eine lange Lebensdauer
  • Geschraubte Bodenplatten aus 15 mm starkem Stahlblech NAXTRA 70, für einen einfachen Austausch bei Verschleiß
  • Presskolben mit Einfüllschachtabdeckung zur kontinuierlichen Beschickung der Maschine
  • Presskanal mit hydraulisch verschließbarer Tür, für einen optimalen Gegendruck
  • Langer Presszylinder für den Einzelausstoß des Ballens
  • Manuelle Drahtabbindung mit Schnellverschlussdrähten, für eine sichere Umreifung der Ballen. Die Drähte werden vom Bediener eingeführt und automatisch um den Ballen gelenkt. Das Verschließen der Drahtenden erfolgt durch „Zusammenklicken“ ohne Werkzeug.
  • Elektrische Schaltanlage mit speicherprogrammierbarer Steuerung (SPS) Siemens Simatic S7 inklusive Schalt- und Bedienelementen
  • Wahlschalter für den Betriebsdruck der Maschine, zum Verdichten unterschiedlicher Materialarten
  • Potentialfreie Kontakte für NOT-AUS, Automatikbetrieb, Sammelstörung, Überfüllschutz, Materialzufuhrförderband
  • Einbindung von externem NOT-AUS in die Ballenpressen-Steuerung
  • Betriebsstundenzähler
  • Ballenmengenzähler
  • Fotozellen im Pressenschacht zur Presshubsteuerung
  • Antrieb über 2 Zahnradpumpen (64 cm³ + 36 cm³), Typ Eckerle, Betriebsdruck 250 bar
  • Hydrauliköl-Erstausstattung HLP46, Inhalt: 450 l, mit Sicherheitsniveauschalter, der im Falle eines zu geringen Ölniveaus die Maschine abschaltet
  • Öl-/Luftkühlung für das Hydrauliköl
  • Ölfiltrierung mit 3-µm-Filter
  • Hydraulikblock mit aufgeschraubten Ventilen, auf dem Hydraulikblock montiert, gut zugänglich für Wartungsarbeiten
  • Hydraulische Ventiltechnik für einen schonenden und energiesparenden Anlagenbetrieb
  • Einfülltrichter I:
    Zur manuellen Beschickung
  • Einfülltrichter II:
    Zum Anschluss eines Förderbandes zur automatischen Beschickung, inklusive Wartungstür mit NOT-AUS-Verriegelung
  • Materialrückhalter:
    Zur Optimierung des Pressvorganges bei stark expandierendem Material, wie z. B. Folie, Schaumstoff, PET-Flaschen etc. Die Rückhalter (4 Stück insgesamt) sind gelenkig gelagert, um ein sicheres Pressen zu gewährleisten.
  • Hydraulisch betätigte Vorpressklappe:
    Vorpresseinheit ausgeführt mit 2 Vorpressklappen, um das Material in den Einfüllschacht zu pressen. In diesem Fall wird das Material zwischen Presskolben und Gegenmesser nicht abgeschert. Über einen Wahlschalter kann man die Vorpressklappen jederzeit wieder deaktivieren.
  • Ölheizung:
    Patronenheizkörper zur Vorwärmung des Hydrauliköles, Leistung: 1.000 W
  • Bindedraht (Quicklinge):
    Ausgeführt als Schnellverschlussdrähte
    Durchmesser: ca. 3 mm, Bruchlast: 1400 – 1700 N/mm²
    Drahtlänge bei vertikaler Verschnürung:     3750 mm
    Drahtlänge bei horizontaler Verschnürung
    (bei Option Kreuzabbindung): 4450 mm
    Hinweis: Preis pro Stück
  • Kreuzabbindung:
    Manuell, zur sicheren Verschnürung von kleinkörnigen oder expansiven Materialien. Die Umreifung erfolgt 4-fach vertikal und 3-fach horizontal.
  • Fernzugriff:
    Über einen industriellen Router in Verbindung mit einer M2M SIM-Karte wird eine Schnittstelle zur Steuerung der Maschine geschaffen, so dass von extern mit z. B. Smartphone auf das Touchscreen-Display zugegriffen werden kann. Im Bedarfsfall können autorisierte Programmierer auch auf die SPS zugreifen. Für die Datenübertragung fallen zusätzliche Kosten an.

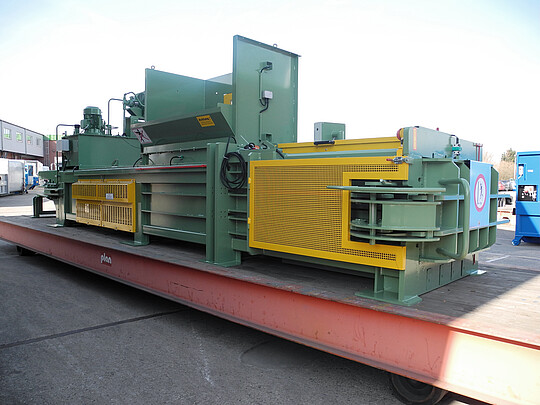

  • Hakenmobiler Grundrahmen:
    Zum Transport der Ballenpresse per Abroll-LKW. Der Einfülltrichter muss für den Transport ggf. demontiert werden (je nach Ausführung).
  • Aufgabe- und Steigband:
    Zur Beschickung der Kanal-Ballenpresse, ausgeführt als Gleitgurtförderer.
    Das Bandgerüst ist eine stabile, verwindungssteife Profilstahlschweißkonstruktion zur Befestigung durch Verdübeln.
    Der Fördergurt wird als Gummigurt mit Gewebeeinlage und Mitnehmern ausgeführt.
  • Grubenabdeckung für Gleitgurtförderer:
    Im Bereich des waagerechten Aufgabebandes, umlaufend aus ausgesteiften Tränenblechen, in besonders stabiler Ausführung zum Befahren mit Flurförderern.

Alle Angaben sind Ca.-Werte und der endgültigen, konstruktiven Festlegung vorbehalten.

Die halbautomatische Kanalballenpresse AVOS 181 eignet sich hervorragend zum Verdichten von Pappe, Papier, Kunststoffen und weiteren Recyclingmaterialien. Neuester Stand der Technik gemäß der 2013 veröffentlichten C-Norm für horizontale Kanalballenpressen (DIN EN 16252).

  • Langlebiger Maschinenrahmen in stabiler Schweißkonstruktion, vorgesehen zur Befestigung auf dem Hallenboden durch Verdübeln
  • Eil-/Kraftgangsteuerung sowie automatische Geschwindigkeitsanpassung, abhängig vom erforderlichen Pressdruck zur Erhöhung des Materialdurchsatzes
  • Schneidmesser am Presskolben und der Gegenplatte, gehärtet und angelassen, zum Abtrennen von überstehendem Material. Härtegrad der Messer: 56 + 4 HRC
  • Pressstempelführung mit wartungsarmen Kunststoffführungen, hoch verschleißfest und unempfindlich gegen Verschmutzung. Ausgezeichnete Zugänglichkeit für ein einfaches Nachstellen der Führungen, zur Minimierung der Schnittkräfte
  • Presskolbenkanal seitlich aus 15 mm starkem Stahlblech S235JRG2C+C, für eine lange Lebensdauer
  • Geschraubte Bodenplatten aus 15 mm starkem Stahlblech NAXTRA 70, für einen einfachen Austausch bei Verschleiß
  • Presskolben mit Einfüllschachtabdeckung zur kontinuierlichen Beschickung der Maschine
  • Presskanal mit hydraulisch verschließbarer Tür, für einen optimalen Gegendruck
  • Langer Presszylinder für den Einzelausstoß des Ballens
  • Manuelle Drahtabbindung mit Schnellverschlussdrähten, für eine sichere Umreifung der Ballen. Die Drähte werden vom Bediener eingeführt und automatisch um den Ballen gelenkt. Das Verschliessen der Drahtenden erfolgt durch „Zusammenklicken“ ohne Werkzeug.
  • Elektrische Schaltanlage mit speicherprogrammierbarer Steuerung (SPS) Siemens Simatic S7 inklusive Schalt- und Bedienelementen
  • Wahlschalter für den Betriebsdruck der Maschine zum Verdichten unterschiedlicher Materialarten
  • Potenzialfreie Kontakte für NOT-AUS, Automatikbetrieb, Sammelstörung, Überfüllschutz, Materialzufuhrförderband
  • Einbindung von externem NOT-AUS in die Ballenpressensteuerung
  • Betriebsstundenzähler
  • Ballenmengenzähler
  • Fotozellen im Pressenschacht zur Presshubsteuerung
  • Antrieb über 2 Zahnradpumpen (64 cm³ + 36 cm³) Typ Eckerle, Betriebsdruck 250 bar
  • Hydraulikölerstausstattung HLP46, Inhalt: 450 l, mit Sicherheitsniveauschalter, der im Falle eines zu geringen Ölniveaus die Maschine abschaltet
  • Öl-/Luftkühlung für das Hydrauliköl
  • Ölfiltrierung mit 3-µm-Filter
  • Hydraulikblock mit aufgeschraubten Ventilen, auf dem Hydraulikblock montiert, gut zugänglich für Wartungsarbeiten
  • Hydraulische Ventiltechnik für einen schonenden und energiesparenden Anlagenbetrieb
  • Einfülltrichter I:
    Zur manuellen Beschickung
  • Einfülltrichter II:
    Zum Anschluss eines Förderbandes, zur automatischen Beschickung. inklusive Wartungstür mit NOT-AUS-Verriegelung
  • Materialrückhalter:
    Zur Optimierung des Pressvorganges bei stark expandierendem Material, wie z. B. Folie, Schaumstoff, PET-Flaschen etc. Die Rückhalter (4 Stück insgesamt) sind gelenkig gelagert, um ein sicheres Pressen zu gewährleisten.
  • Zusätzlicher Verdichtungsraum:
    Beim Verdichten von expansiven Materialien garantiert der zusätzliche Verdichtungsraum, dass der Einfüllschacht immer für neues Material frei bleibt.
  • Ölheizung:
    Patronenheizkörper zur Vorwärmung des Hydrauliköls, Leistung: 1.000 W
  • Bindedraht (Quicklinge):
    Ausgeführt als Schnellverschlussdrähte
    Durchmesser ca. 3 mm, Bruchlast 1400 – 1700 N/mm²
    Drahtlänge bei vertikaler Verschnürung:     3750 mm
    Drahtlänge bei horizontaler Verschnürung
    (bei Option Kreuzabbindung): 4450 mm
    Hinweis: Preis pro Stück
  • Kreuzabbindung:
    Manuell, zur sicheren Verschnürung von kleinkörnigen oder expansiven Materialien. Die Umreifung erfolgt 4-fach vertikal und 3-fach horizontal.
  • Fernzugriff:
    Über einen industriellen Router in Verbindung mit einer M2M SIM-Karte wird eine Schnittstelle zur Steuerung der Maschine geschaffen, so dass die Ein- und Ausgänge der SPS in einem Internetportal angezeigt werden können. Für die Datenübertragung fallen zusätzliche Kosten an. Der Router kann in einen „Schlafmodus“ versetzt werden und im Bedarfsfall mit einer SMS „geweckt“ werden, um laufende Kosten gering zu halten.
  • Aufgabe- und Steigband:
    Zur Beschickung der Kanal-Ballenpresse, ausgeführt als Gleitgurtförderer.
    Das Bandgerüst ist eine stabile, verwindungssteife Profilstahlschweißkonstruktion zur Befestigung durch Verdübeln.
    Der Fördergurt wird als Gummigurt mit Gewebeeinlage und Mitnehmern ausgeführt.
  • Grubenabdeckung für Gleitgurtförderer:
    Im Bereich des waagerechten Aufgabebandes umlaufend aus ausgesteiften Tränenblechen in besonders stabiler Ausführung zum Befahren mit Flurförderern

Alle Angaben sind Ca.-Werte und der endgültigen, konstruktiven Festlegung vorbehalten.

  • Vielseitig: Verpressen unterschiedlicher Materialien

  • Effizient: Hohes Ballengewicht bei gleichbleibender Ballenlänge

  • Konstant: Manuelle Abbindung durch Schnellverschlussdrähte

  • Marktgerecht: Wirtschaftlich verwertbare EURO-Norm-Ballen

  • Kreuzverschnürung zum Abbinden stark expansiver Materialien
  • Schwenkbares Bedienpult
  • Hydraulisch gesteuerte Materialrückhalter
  • Weitere Optionen möglich

RAL 1003

colorScale

RAL 2000

colorScale

RAL 3001

colorScale

RAL 3020

colorScale

RAL 5005

colorScale

RAL 5007

colorScale

RAL 5010

colorScale

RAL 5015

colorScale

RAL 5017

colorScale

RAL 6002

colorScale

RAL 6018

colorScale

RAL 6024

colorScale

RAL 7016

colorScale

RAL 7032

colorScale

RAL 7038

colorScale

RAL 9002

colorScale

Andere RAL-Farbtöne auf Anfrage gegen Aufpreis möglich.

  • Ballenlänge: 1.200 mm
  • Optional mit Kreuzabbindung: 4-fach vertikal, 3-fach horizontal
  • Elektroanschluss: 3 x 400 V, N, PE/50 Hz

Kanalballenpresse Typ 181 K

Diese Kanalballenpresse von Avermann zeichnet sich durch eine extrem einfache Bedienung aus. Das manuelle Abbinden mit Schnellverschlussdrähten ist unkompliziert und sehr effektiv.

AVOS 181 K

Verpressen von Polyurethan mit der Kanalballenpresse AVOS 181 K. Mit der Presse können vermarktungsfähige Ballen mit einem Gewicht von ca. 450 kg hergestellt werden.
