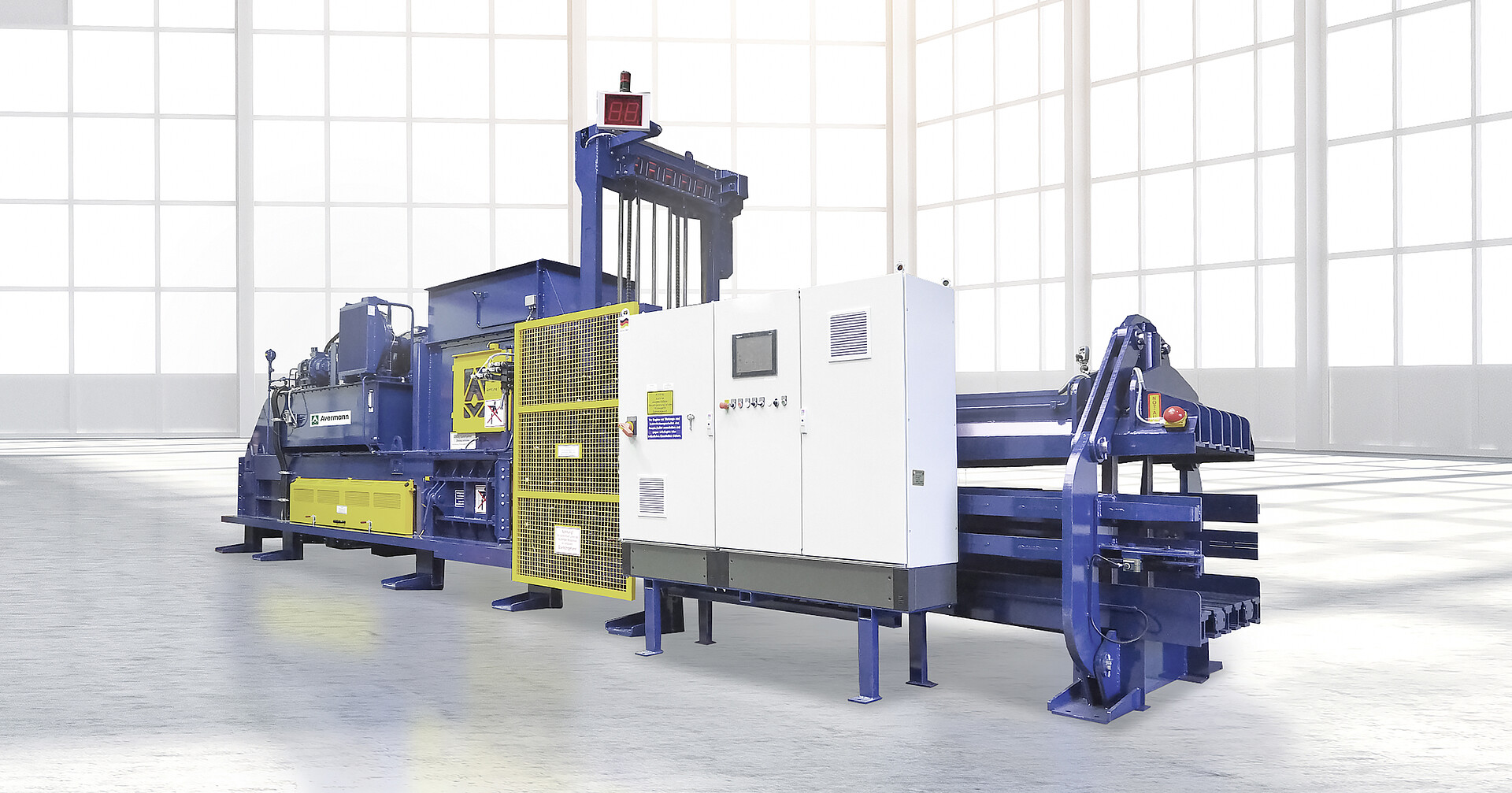

AVOS 1810 B5: Avermann Umwelttechnik

Für das Verpressen großer Abfallmengen ist die Kanalballenpresse Typ AVOS 1810 B5 die Maschine der Wahl. Die Presskolbenführung erfolgt wahlweise auf Kunststoffschienen oder Stahlrollen. Zur Verdichtung feinkörniger oder stark expansiver Materialien ist die Ausstattung mit einer Kreuzabbindung möglich. In Kombination mit dem optimierten Schneidsystem „OptiCut“ und dem Einsatz von wahlweise ein oder zwei höchst energieeffizienten, leistungsstarken Hydraulikpumpen eröffnet sich ein beeindruckendes Einsatzspektrum bei maximaler Durchsatzleistung. Darüber hinaus garantiert ein durchdachtes Schlüsseltransfersystem ein Höchstmaß an Betriebssicherheit (optional).

Download Produktdatenblatt

TYP AVOS 1810 B5:

Die vollautomatische Kanalballenpresse AVOS 1810 B5 eignet sich hervorragend zum Verdichten von Pappe, Papier, Kunststoffen und weiteren Recyclingmaterialien. Neuester Stand der Technik gemäß der 2013 veröffentlichten C-Norm für horizontale Kanalballenpressen (DIN EN 16252).

Grundausführung:

Langlebiger Maschinenrahmen in stabiler Schweißkonstruktion, vorgesehen zur Befestigung auf dem Hallenboden durch Verdübeln
Eil-/Kraftgangsteuerung sowie automatische Geschwindigkeitsanpassung, abhängig vom erforderlichen Pressdruck für einen optimalen Materialdurchsatz
Schneidmesser am Presskolben und der Gegenplatte, gehärtet und angelassen, zum Abtrennen von überstehendem Material. Härtegrad der Messer: 56 + 4 HRC
Schneidkantenfreistampfer, vollautomatisch hydraulisch betätigt, beseitigt Materialstau zwischen den Schneidmessern. Kraft: 196 kN
Pressstempelführung mit wartungsarmen Kunststoffführungen, hoch verschleißfest und unempfindlich gegen Verschmutzung. Ausgezeichnete Zugänglichkeit für ein einfaches Nachstellen der Führungen, zur Minimierung der Schnittkräfte
Presskolbenkanal seitlich aus verschleißfestem 15 mm starkem Hardox-400-Stahlblech für eine lange Lebensdauer.
Geschraubte Bodenplatten aus verschleißfestem 15 mm starkem Hardox-400-Stahlblech für einen einfachen Austausch bei Verschleiß

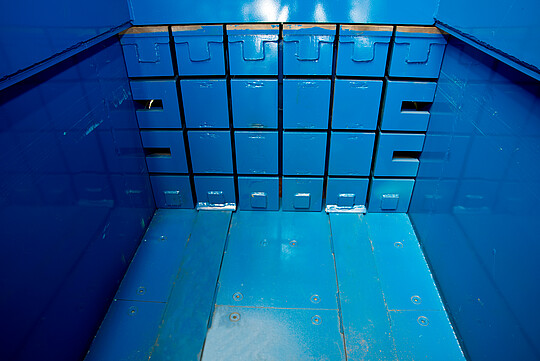

Presskolben mit Einfüllschachtabdeckung zur kontinuierlichen Beschickung der Maschine
Dreiseitige automatische Presskanalverstellung mit pressdruckabhängiger Regelung zur Erzielung maximaler Ballengewichte
Automatische Drahtabbindung mit Drillfingern aus hoch verschleißfestem NAXTRA Material sowie separatem Drahtschneidemesser garantiert eine sichere Ballenverschnürung. Mögliche Drahtstärken (Durchmesser): 3,1 mm/3,4 mm/3,8 mm (Standard 3,1 mm)

Elektrische Schaltanlage mit speicherprogrammierbarer Steuerung (SPS) Siemens Simatic S7 inkl. Schalt- und Bedienelementen.
Potentialfreie Kontakte für NOT-AUS, Automatikbetrieb, Sammelstörung, Überfüllschutz, Materialzufuhr Förderband.
Einbindung von externem NOT-AUS in die Ballenpressensteuerung.
Elektrisch gesteuerte Ballenlängenmesseinrichtung.
Touchscreen Display: 12,1“ TFT – 96 MB, Auflösung 800 x 600 Pixel (SVGA), zur Bedienung der Maschine inkl. Darstellung der Betriebszustände und Erfassung von Leistungsdaten der Maschinen, Betrieb in einer Umgebungstemperatur von 0 bis +55°C.
Schaltschrankheizung.
Fotozellen im Pressenschacht zur Presshubsteuerung und als Überfüllschutz.

Leistungsgeregelter, energieeffizienter Pressstempelantrieb über Axialkolbenpumpe,
Typ Rexroth A4, Betriebsdruck: 320 bar
Hydraulikölerstausstattung HLP46, Inhalt: 1.000 l, mit Sicherheitsniveauschalter, der im Falle eines zu geringen Ölniveaus die Maschine abschaltet
Separater Heiz-, Kühl- und Filterkreislauf für das Hydrauliköl, Ölfiltrierung mit 3-µm-Filter
Heizleistung: ca. 5,5 kW
Kühlleistung: ca. 28 kW mit 100 l/min
Hydraulikblock mit aufgeschraubten Ventilen, auf dem Hydraulikblock montiert, gut zugänglich für Wartungsarbeiten
Proportionalventiltechnik für einen schonenden und energiesparenden Anlagenbetrieb

Zusatzausstattung für AVOS 1810 B5 (optional):

Kreuzabbindung:
Vollautomatisch, zur sicheren Verschnürung von kleinkörnigen oder expansiven Materialien. Die Abbindung erfolgt 5-fach vertikal und 3-fach horizontal
Presskolbenführung auf Rolle:
Presskolbenführung auf 6 Stahlrollen auf Hardox-Schienen, verschleißarm und staubunempfindlich
Einfülltrichter:
Zum Anschluss eines Förderbandes zur automatischen Beschickung
Ballenrutsche:
1,2 m x 4,0 m, aus stabilem Stahlrohr gefertigt
Spezial-Presskolben:
Zum Verpressen von Abfall, Restmüll, Holzkisten etc. Der Kolben hat keine Öffnungen und Schlitze, in denen sich Pressgut verklemmen oder Material austteten kann. Nur zum Abbinden des Ballens werden die Schlitze für die Lanzen freigegeben. Der Kolben ist patentiert (Patent Nr. DE19860316A1).
Materialrückhalter:
Zur Optimierung des Pressvorganges, bei stark expan-dierendem Material, wie z. B. Folie, PET-Flaschen etc. Die Rückhalter (4 Stück) sind gelenkig gelagert, um ein sicheres Pressen zu gewährleisten.
Drahtendeüberwachung (für Ober- und Unterdraht):
Jeder Bindedraht wird über Näherungsschalter überwacht. Bei Erkennung „Drahtende“ erfolgt Pressenstopp und zusätzlich Bedienerruf.
Drahtrollenlagerung:
Zur automatischen Drahtabbindung, zur Aufnahme von 10 Stück 400-kg-Drahtrollen
Drahtrollenlagertisch:
Zur automatischen Drahtabbindung, zur Platz sparenden Aufnahme von 5 Stück 400-kg-Drahtrollen oberhalb der Ballenrutsche
Bindedraht (10 x 400 kg):
Weichgeglühter, geölter Bindedraht mit einem Durchmesser von 3,1 mm (DIN 177) zum Abbinden der Ballen. 1 Satz = 8 Rollen à 400 kg
Mechanische Handzange, inkl. Aluminiumklemmen:
Zum Anklemmen neuer Drahtspulen. Die Verbindung erfolgt mit Aluminiumklemmen (1.000 Stück inklusive).
Schaltschrankklimatisierung:
Zur Klimatisierung des Schaltschrankes ohne Luftaustausch, so dass kein Staub und Schmutz in den Schrank gelangen können.
Großfeldanzeige:
Montiert oben an der Lanzeneinheit, zur Anzeige der Ballenlänge.
Wartungspodest:
Inklusive NOT-AUS-Schalter zur Begehung des Einfüllschachtes bzw. des Trichters
Fernzugriff:
Über einen industriellen Router in Verbindung mit einer M2M SIM-Karte wird eine Schnittstelle zur Steuerung der Maschine geschaffen, so dass von extern mit z. B. Smartphone auf das Touchscreen-Display zugegriffen werden kann. Im Bedarfsfall können autorisierte Programmierer auch auf die SPS zugreifen. Für die Datenübertragung fallen zusätzliche Kosten an.
Profibus-Anbindung:
Ausführung der elektrischen Schaltanlage mit profibusfähiger SPS inkl. DP/DP Koppler, zur Kommunikation von Geräten verschiedener Hersteller ohne besondere Schnittstellenanpassungen.
Perforator Typ P-1800, verfahrbar:
Zum Lochen von bis zu 150.000 PET-Flaschen pro Stunde mit einem Volumen von bis zu 2 Litern.
Er kann per Tastendruck in den Einfüllschacht hinein und heraus gefahren werden.
Die Perforatorwalzen sind mit Nagelleisten bestückt.
Die beiden Walzen werden elektromotorisch angetrieben und von der Ballenpresse aus gesteuert
(Antriebsleistung = 2 x 3 kW).
Wirbulator:
Elektromotorisch angetrieben, ein- und ausschwenkbar. Antriebsleistung: 11 kW. Zur Auflockerung von z.B. Bündelware, für ein anschließendes, optimales Verdichten
Aufgabe- und Steigband:
Zur Beschickung der Kanal-Ballenpresse, ausgeführt als Kettengurtförderer Typ KGF.
Das Bandgerüst ist eine stabile, verwindungssteife Profilstahlschweißkonstruktion zur Befestigung durch Verdübeln.
Das Transportband besteht aus den beidseitig angeordneten Antriebsförderketten nach DIN 8165, Querträgern und dem darauf ruhenden Fördergurt.
Der Fördergurt wird als glatter Gummigurt mit doppelter Gewebeeinlage ausgeführt.
Als Labyrinth-Abdichtung zu den Seitenblechen sind auf der Gurtoberseite auf der ganzen Länge T-Stollen aufvulkanisiert.
Grubenabdeckung für Kettengurtförderer:
Im Bereich des waagerechten Aufgabebandes, umlaufend aus ausgesteiften Tränenblechen, in besonders stabiler Ausführung zum Befahren mit Flurförderern
Aufgaberückwand:
Einseitig im Bereich der waagerechten Unterfluraufgabe, Höhe ca. 800 mm

Alle Angaben sind Ca.-Werte und der endgültigen, konstruktiven Festlegung vorbehalten.

Gutes Handling: Extra großer Einwurfschacht
Leistungsstark: Verpressen sehr großer Abfall- und Wertstoffmengen
Erprobt: Bewährte Technologie aus über 40 Jahren Erfahrung

Avermann-Spezialpresskolben zum Verpressen „schwieriger“ Materialien
Optimiertes Schneidsystem „OptiCut“
Zuführförderband zur kontinuierlichen, gleichmäßigen Befüllung
Drahtriss- und Drahtendeüberwachung zur Kontrolle der Bindedrähte
Kreuzabbindung
Weitere Optionen möglich

RAL 1003

RAL 2000

RAL 3001

RAL 3020

RAL 5005

RAL 5007

RAL 5010

RAL 5015

RAL 5017

RAL 6002

RAL 6018

RAL 6024

RAL 7016

RAL 7032

RAL 7038

RAL 9002

Andere RAL-Farbtöne auf Anfrage gegen Aufpreis möglich.

Ballenlänge: Einstellbar
Abbindung: 5-fach vertikal
Optional mit Kreuzabbindung: 5-fach vertikal, 3-fach horizontal
Elektroanschluss: 3 x 400 V, N, PE/50 Hz

Hocheffiziente Kanalballenpresse mit 1000 kN Presskraft und Kreuzabbindung
