AVOS 1410 B: Avermann Umwelttechnik

Dans le domaine du traitement des déchets, l’efficience est essentielle, notamment en cas de grands volumes de déchets et de matières revalorisables. La presses à balles à canal type AVOS 1410 B est réputée pour sa qualité et sa durée de vie. Parmi ses caractéristiques particulières figurent sa grande trémie de chargement, le système de ligatures éprouvé et sa force de compression énorme. Un système de chauffage et de réfrigération intégré pour l’huile hydraulique permet une exploitation fiable et sûre, même à des températures extrêmes. L’entraînement électro-hydraulique de jusqu’à 45 kW est dimensionné pour des débits importants. Elle offre une configuration idéale pour une entreprise qui se lance dans le traitement des déchets.

Téléchargement Fiche de produit

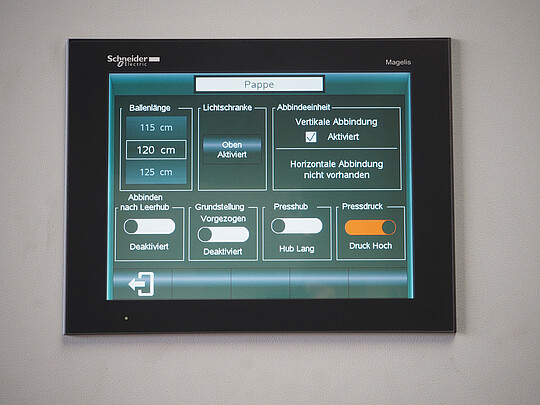

Écran tactile pour le réglage des divers paramètres de matières

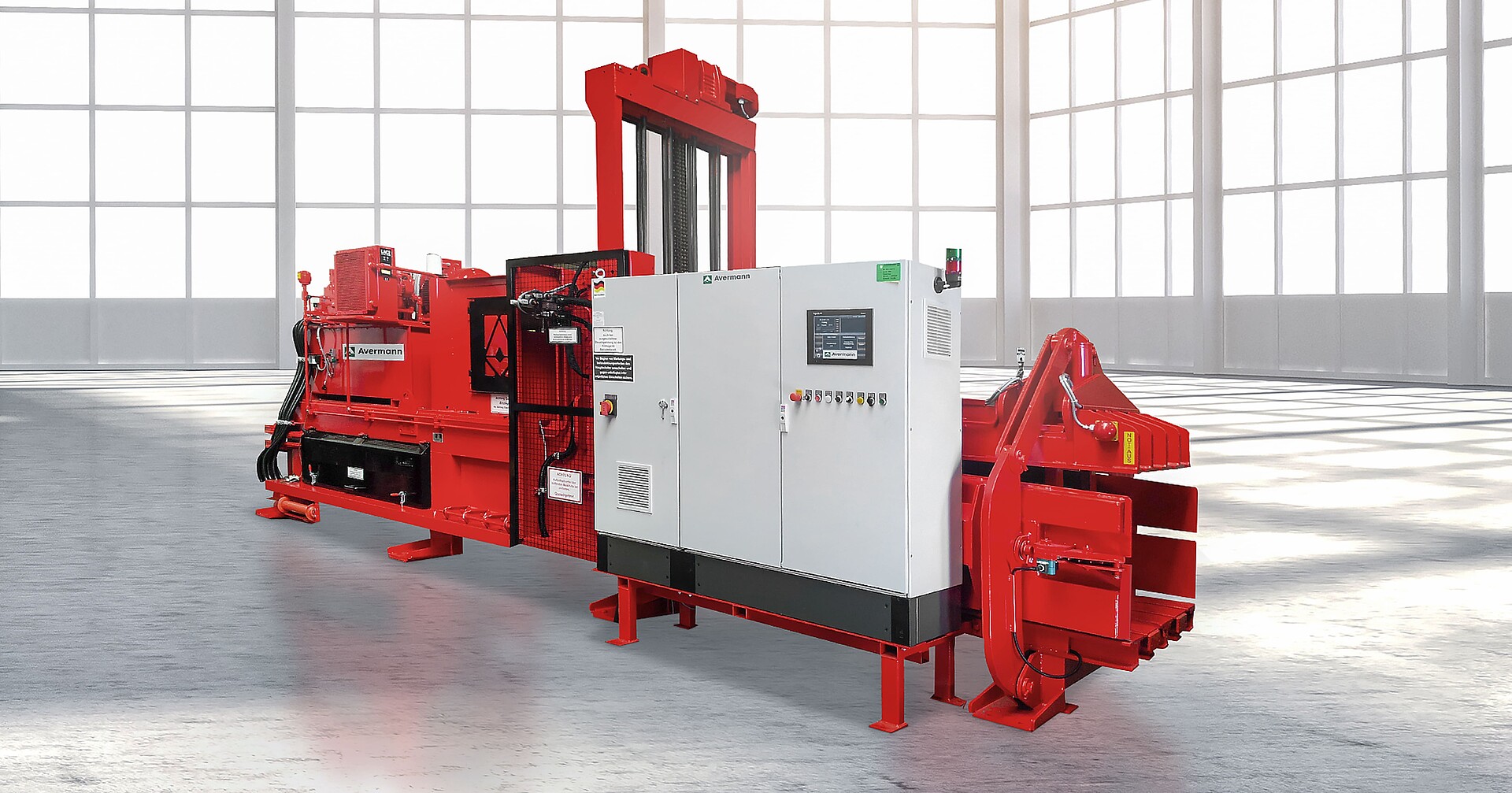

TYPE AVOS 1410 B :

La presses à balles à canal AVOS 1410 B entièrement automatisée est parfaite pour le compactage des cartons, du papier, des matières plastiques et d’autres matières recyclables. À la pointe du progrès technique selon la norme C relative aux presses à balles horizontales, publiée en 2013 (DIN EN 16252).

Modèle de base :

Châssis de machine durable à ossature soudée robuste, prévu pour un ancrage au sol de l’atelier à l’aide de chevilles
Commande de marche rapide/puissance, ainsi que l’adaptation automatique de la vitesse en fonction de la pression de compression nécessaire pour un débit de matières optimal.
Lame de coupe sur le piston de compression et la contreplaque, trempée et recuite, pour le sectionnement des débordements de matière. Degré de dureté des lames : 56 + 4 HRC
Poussoir de dégagement pour arêtes de coupe, commande hydraulique entièrement automatique, pour éliminer les bourrages de matière entre les lames de coupe. Force : 196 kN
Guidage de piston de compression en glissières plastiques à entretien minimisé, ultra-résistantes et insensibles à l’encrassement. Accessibilité parfaite pour l’ajustage aisé des guidages pour minimiser les forces de coupe
Tunnel de piston de compression latéral en tôle d’acier anti-usure Hardox 400 d’une épaisseur de 15 mm pour une longue durée de vie.
Plaques de fond vissées en tôle d’acier anti-usure Hardox 400 d’une épaisseur de 15 mm pour faciliter le remplacement en cas d’usure
Piston de compression avec capot de trémie de chargement pour l’alimentation continue de la machine
Réglage automatique du tunnel de compression sur trois côtés, avec régulation en fonction de la pression de compression, afin de maximiser le poids des balles
Nouage automatique du fil par des doigts de torsion en matière NAXTRA ultra-résistante à l’usure allié à une lame coupe-fil distincte pour assurer le ficelage fiable des balles. Tailles de fils possibles (diamètre) : 3,1 m / 3,4 mm / 3,8 mm (standard 3,1 mm)

Installation de distribution électrique avec automate programmable industriel (API) Siemens Simatic S7 avec éléments de commutation et de commande.
Contacts sans potentiels pour l’ARRÊT D’URGENCE, le mode automatique, les erreurs groupées, la protection contre le surremplissage, l’alimentation de matière du convoyeur.
Intégration de l’ARRÊT D’URGENCE externe dans la commande de la presse à balles.
Dispositif de mesure de longueur de balles à commande électrique.
Écran tactile : 12,1’’ TFT, 96 Mo, résolution 800 x 600 pixels (SVGA), pour la commande de la machine et la visualisation des états d’exploitation, ainsi que pour la saisie des données de performances des machines, exploitation dans une plage de température ambiante de 0 à +55°C.
Chauffage d’armoire électrique.
Cellules photoélectriques dans la trémie de presse pour la commande de course de presse et la protection contre le surremplissage.

Entraînement du piston de compactage à régulation de puissance et efficience énergétique par une pompe à pistons axiaux,
type Rexroth A4, pression de service 250 bar
Remplissage d'huile hydraulique d’origine HLP46, volume : 1 000 l, avec contacteur de niveau de sécurité pour désenclencher la machine lorsque le niveau d'huile est insuffisant.
Circuits de chauffage, réfrigération et filtration distincts pour l’huile hydraulique, filtration de l’huile à l’aide d’un filtre de 3 µm
Puissance calorifique : env. 5,5 kW
Puissance frigorifique : env. 28 kW avec 100 l/ min.
Distributeur hydraulique avec vannes vissées montées sur le distributeur hydraulique, facilement accessibles pour la maintenance.
Vannes proportionnelles pour une exploitation qui minimise les sollicitations et la consommation d’énergie.

Équipements complémentaires pour AVOS 1410 B (optionnels) :

Trémie de remplissage :
Pour le raccordement d’un convoyeur pour l’alimentation automatique
Goulotte de balles :
1,2 m x 4,0 m, réalisées en tubes d’acier robustes
Piston de compression spécial :
Pour le compactage de déchets, ordures résiduelles, caisses en bois, etc. Le piston est réalisé sans ouvertures ni fentes, afin que la matière ne puisse pas s’y coincer ou fuir par ces orifices. Les fentes pour les lances ne s’ouvrent que pour la ligature de la balle. Le piston est breveté (brevet n° DE19860316A1).
Guidage du piston de compression sur galets :
Guidage du piston de compression sur 6 galets en acier sur glissières Hardox, à faible usure et insensibles à la poussière
Rallonge de tunnel de compactage (sur toutes les faces) :
Rallonge d’env. 750 mm pour augmenter le poids des balles lors du compactage de matières « lisses », par ex. des bouteilles PET
Dispositif de retenue de matière :
Pour l’optimisation du processus de compactage des matières très expansives, par ex. les films, les bouteilles PET, etc. Les dispositifs de retenue de matière sont logés sur des articulations afin d’assurer une compactage fiable.
Surveillance de fin de fil (pour les fils supérieur et inférieur) :
Chaque fil de ligature est surveillé par des capteurs capacitifs. À la détection de « fin de fil », la presse s’immobilise et déclenche un signal pour l’opérateur.
Support de bobines de fil :
Pour la ligature automatique des fils, pour la mise en place de 8 bobines de fil de 400 kg.
Table de support de bobines de fil :
Pour la ligature automatique des fils, pour la mise en place peu encombrante de 4 bobines de fil de 400 kg au-dessus de la goulotte de balles
Fil de ligature (8 x 40 kg) :
Fil de ligature recuit huilé d’un diamètre de 3,1 mm (DIN 177) pour le ficelage des balles. 1 jeu = 8 bobines de 40 kg
Fil de ligature (8 x 400 kg) :
Fil de ligature recuit huilé d’un diamètre de 3,1 mm (DIN 177) pour le ficelage des balles. 1 jeu = 8 bobines de 400 kg
Pince manuelle mécanique avec cosses aluminium :
Pour le raccordement de nouvelles bobines de fil. Le raccordement est effectué avec des cosses en aluminium (1 000 pièces comprises dans les fournitures).
Climatisation de l’armoire électrique :
Pour la climatisation de l’armoire électrique sans circulation d’air, de sorte à éviter toute pénétration de poussières et de salissures à l’intérieur de l’armoire.
Afficheur grand format :
Monté sur le haut du module de lance pour afficher la longueur des balles
Accès déporté :
Un routeur industriel allié à une carte SIM M2M génère une interface pour la commande de la machine, de sorte à pouvoir accéder à l’écran tactile depuis l’extérieur, par ex. avec un smartphone. Le cas échéant, les programmeurs autorisés peuvent accéder aussi à l’API. Des coûts supplémentaires sont à prévoir pour la transmission des données.
Connexion Profibus :
Installation de distribution électrique avec API compatible avec une connexion Profibus, avec coupleur DP/DP, pour la communication des équipements de différents fabricants sans adaptation d’interfaces spécifique
Plateforme de maintenance :
Avec interrupteur d’ARRÊT D’URGENCE afin de permettre l’accès à la trémie de chargement ou à la trémie.
Perforateur de type P-1400, mobile :
Pour la perforation de jusqu'à 150 000 bouteilles en PET d’un volume de max. 2 litres par heure. Il peut être avancé dans la trémie de chargement ou reculé par l’actionnement simple d’un bouton. Les rouleaux perforateurs sont équipés de baguettes à clous. Les deux rouleaux sont entraînés par des moteurs électriques et pilotés par la presse à balles (puissance d'entraînement = 2 x 3 kW).
Turbulateur : Commande à moteur électrique, rentrée et sortie par pivotementPuissance d’entraînement :
11 kW, pour désolidariser les produits à traiter, par ex. en bottes, pour une compression consécutive optimale
Convoyeur de chargement et élévateur (à chaînes enterrées) :
Pour le chargement de la presse à balles horizontale, convoyeur à chaînes de type KFG. Le châssis du convoyeur se compose de segments individuels assemblés par vissage. Il s’agit d’une structure soudée en profilés d’acier robuste et rigide destinée à un ancrage au sol par des chevilles. Le convoyeur se compose de chaînes d’entraînement disposées sur les deux côtés selon DIN 8165, de traverses et de la bande reposant sur cette structure. La bande est une bande en caoutchouc lisse à double armature tissée. L’étanchéité par rapport aux tôles latérales est obtenue par des barrettes en T vulcanisées sur la surface supérieure de la bande sur toute sa largeur.
Capot de fosse pour convoyeur à chaînes :
Dans la zone du convoyeur de chargement horizontal, sur tout le pourtour, en tôles larmées renforcées, modèle particulièrement robuste pour permettre le franchissement avec des véhicules de manutention. Peinture en jaune/noir pour le marquage des bords de fosse.
Cloison arrière du chargement :
Sur un côté dans la zone du chargement horizontal à chaine enterrée, hauteur env. 800 mm
Système de protection des personnes :
Un module d’antenne est installé au-dessus du convoyeur, devant l’orifice de chargement de la presse à balles. Le champ magnétique du module d’antenne surveille toute la largeur du convoyeur. Les personnes à protéger portent sur les vêtements ou au bras un module dit « de protection des personnes ».
Si la personne portant le module pénètre dans le champ de surveillance magnétique, le module est détecté par le système et l’installation complète est immobilisée automatiquement à l’instant même.
Le système de protection des personnes se compose des éléments suivants :
Module d’antenne
Module d’analyse
Module d’autocontrôle
Module de protection des personnes PSM (bracelet)
Testeur PSM

Chaque module de protection des personnes PSM (bracelet) supplémentaire est facturé à 195,00 €

Remarque :
Selon DIN EN 16252:2013-03, le système de protection des personnes est obligatoire pour les convoyeurs de chargement à chaînes enterrées. Exception : Modèle de dispositif de commande du système de convoyeur sans verrouillage. Le dispositif de commande est disposé de sorte que l’opérateur ait une vue intégrale sur le périmètre de sécurité

Toutes les spécifications sont des valeurs approximatives et la détermination finale, constructive, est réservée.

Résistance thermique : Circuits de chauffage, réfrigération et filtration distincts pour l’huile hydraulique
Polyvalente : Entraînements variés en fonction des exigences
Éprouvée : Une technologie éprouvée reposant sur plus de 40 ans d’expérience

Piston de compression spécial d’Avermann pour le compactage de matières « difficiles »
Convoyeur d’alimentation pour le chargement continu et homogène
Surveillance de rupture de fil et de fin de fil pour le contrôle des liens
Ligatures en fil synthétique
Système de coupe optimisé "OptiCut".
Autres options possibles

RAL 1003

RAL 2000

RAL 3001

RAL 3020

RAL 5005

RAL 5007

RAL 5010

RAL 5015

RAL 5017

RAL 6002

RAL 6018

RAL 6024

RAL 7016

RAL 7032

RAL 7038

RAL 9002

Autres coloris RAL sur demande et contre supplément.

Longueur des balles : réglable
Raccordement : 4x vertical
Alimentation électrique : 3 x 400 V, N, PE/50 Hz

En moins de deux heures, la ligature d’une presses à balles à canal d’Avermann a été transformée ultérieurement pour passer des fils en acier à des fils en plastique. Idéal lorsque les balles sont destinées à l’incinération.

Pour voir le contenu, vous devez accepter le chargement de contenu externe. apprendre plus charger du contenu externe

Presses à balles à canal TYPE AVOS 1410 B

Une technique sophistiquée pour l’exploitation continue

Ligatures en fil synthétique
